首先我對我公司的稱重系統先做個詳細介紹，這樣以便于可以幫助您更好的選擇您合適的產品，更好的了解您所需要的產品的知識。
一、系統總述
本產品采用先進的稱重傳感器、稱重系統專用的控制器，以實現物料的自動稱重過程的全部動作，具有高精度、高速度、環境適應性強、系統可靠性好等特點。
自動稱重系統是一種按照預先設定的參數將罐內的物料實時稱重和報警、自動開關的稱重衡器。該類衡器主要用于生產線上物料輸送控制。
本技術文件規定了生產線操作條件，材料，技術規格，供貨范圍和設計,制造，檢驗采用的標準規范及設計要求。

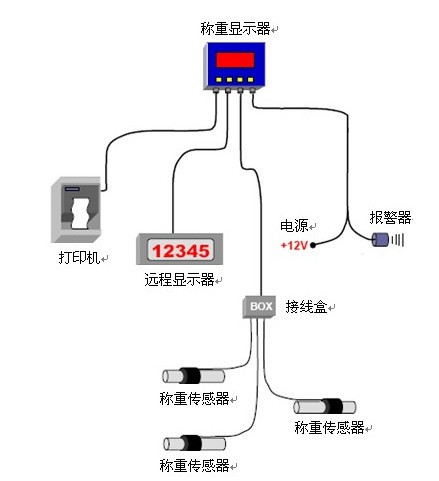

(稱重系統簡易結構)
二、技術性能及要求(滿足需方要求)

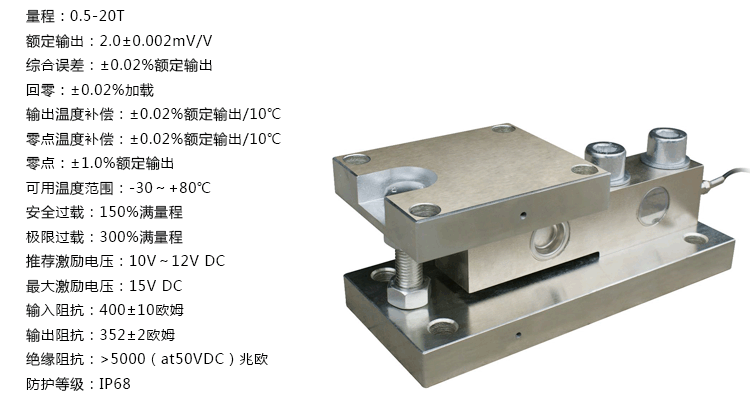

1、技術參數
容量：0.5，1，2，3，5，7.5、8、10、15、20T
載荷：靜載和動載
應用：平臺、立罐、槽罐等
2、產品特征
1、采用焊接密封傳感器，防護等級IP68，可在各種惡劣環境下使用
2、傳感器滿足OIML R60 C3的要求
3、自穩定承壓頭設計，始終保持正確的加載位置，稱量重復性好
4、配備可調試水壓限位
5、安裝簡單、快速維修方便，節約停機維護時間
6、外形低矮重心穩定
7、具有防側滑、防脫離保護
8、上下平面組合安裝方便
9、允許水平方位傾斜±3度
10、結構獨特，可方便地安裝在各種槽罐上
11、三種頂板結構，可以消除槽罐因熱漲冷縮帶來的稱量誤差
12、支撐螺栓，防止設備傾覆且方便維護
13、優質合金鋼，表面鍍鎳
14、安裝簡單、快速/14、維護方便，節約停機維護時間
15、高精度，高安全稱重傳感器配合安裝模塊穩定性好；
16、可應用于液體，粉體等原材料之存量控制管理；
17、依實際現場狀態，配合采用3組或4組傳感器；
18、配合選購定量控制系統，達成定量自動加料或定量自動排料；
19、模塊采用浮動式和半浮動式組合，使用傳感器后形成的稱重計量系統，能自動計量稱重?cái)?shù)據，可儲存計算機并進行稱重?cái)?shù)據管理。
20、系統具有全自動，自動和手動功能。無論在何種方式下，都含有一種強制功能。該功能可以立即啟動或停止某種操作，以應付一些突發事件的發生，使系統具有更強的應變能力。
自動：當計算機出現故障時，切掉計算機，在稱重單元和邏輯單元的控制下，仍可按原配料程序和預定的精度進行操作。配方將由現場防水鍵盤輸入。
手動：去掉系統的連鎖功能，單臺啟動輸料泵及利用稱重單元的功能進行配料操作。該方式一般為試車及緊急狀態時使用。
固定、浮動、半浮動三種結構，可在各種惡劣條件下使用

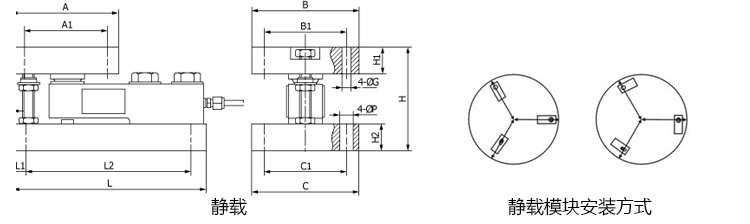

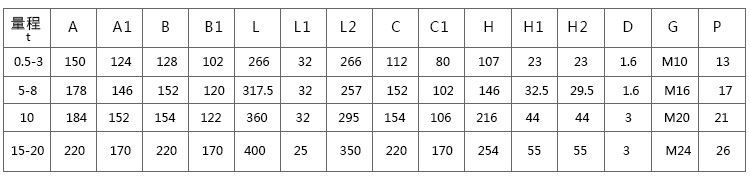

圖一：

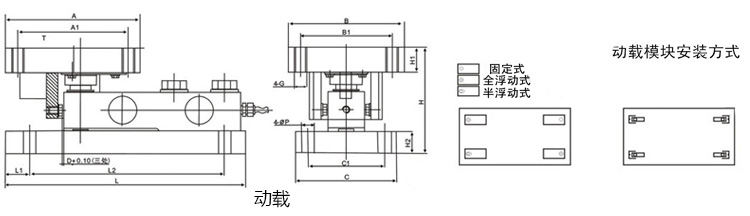

2、動載稱重模塊：
1、動載稱重模塊采用了最優質的傳感器元件，其特點是結構緊湊，不需安裝其他配件，自穩定的傳感器承2、頭使計量精確，重復性好；
3、快速簡便的安裝，節約安裝和停機維修時間。
4、動載稱重模塊可以方便地安裝在各種形狀的容器上，可在此容器中方便地進行裝料、配料或攪拌。
5、適用于平臺、滾道、流水線等設備場合。
6、采用進口不銹鋼焊接密封傳感器，防護等級IP68，可在各種惡劣環境下使用
7、傳感器滿足OIML
8、R60 C3和NTEP 10000 III L要求/8、自穩定承壓頭設計，始終保持正確的加載位置，稱重重復性好
9、配備可調式水平限位螺栓
10、安裝簡單、快速
11、維護方便，節約停機維護時間
12、適用于惡劣環境下如輸送滾道秤等有水平?jīng)_擊力場合的稱重和過程稱重控制
13、材質：合金鋼，不銹鋼可選

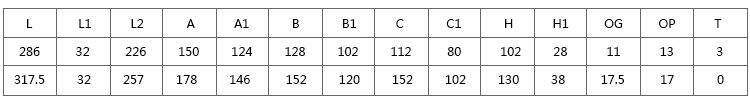

圖二：
1、重傳感器

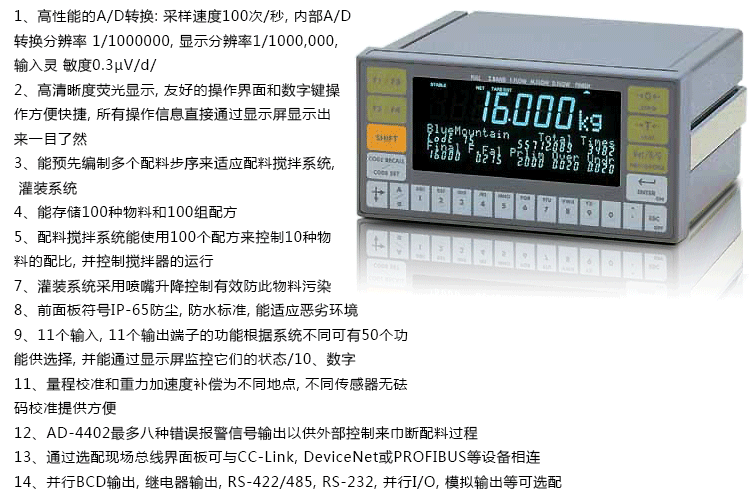

2、稱重儀表
稱重模塊選購、安裝、調試注意事項：
1. 選型注意事項
稱重模塊的選型，一般根據容器的支承點來選用3只一套或4只一套的模塊的量程，由于存在著秤體(容器)自重及振動沖擊、偏載等因素，一般按下列規則選用。多傳感器靜態稱重系統：
固定負荷(秤臺、容器等)＋變動負荷(需稱量的載荷)≤選用傳感器額定載荷×所配傳感器個數×70％，其中70％的系數是考慮振動、沖擊、偏載因素而加的。
2. 安裝注意事項
要注意水平調整，包括單個模塊的安裝平面和一套稱重模塊之間的水平調整。
焊接時傳感器不能通過電流，焊接頂板時，地線要連接在秤體上，焊接底板時，地線要接在基礎上，防止損壞傳感器。
如果秤體上有輸料管道，應換成軟管，或使連接管道盡量長一點，以防止它們吃掉傳感器真實的負荷而引起誤差。
要在容器上焊一個砝碼校驗臺，以便校驗。容器上一般都無放置砝碼的地方，需要焊一個平臺放置砝碼。通常焊在容器的下方，便于砝碼上下安放。
接線盒必須注意防潮，多余的孔要用密封塞頭塞住。接線盒如安裝于室外，必須加保護箱，防止雨淋。在使用中因接線盒受潮而造成故障的情況時有發生，因此必須引起足夠的重視。
3. 調試注意事項：
調試前一定要檢查每個稱重模塊的支撐螺桿頂部螺母是否已松開，套筒是否處于自由狀態，否則，將產生較大誤差，甚至無法稱重。
調試時，要檢查每一個參數出廠設定值是否符合實際需要，尤其是“開機清零”參數，出廠時一般都設定為“開機自動清零”，在容器秤上最好改為“禁止開機自動清零”，防止因停電等原因，再次開機時，容器的物料重量被清零而丟失。
量程設定不是指一套稱重模塊的額定總負荷，也不包括容器自身的重量，而應根據最大物料稱量，從說明書所給的分度數和分度值中選取大于等于最大稱重量作為量程。
稱重顯示儀電源電壓必須符合要求，如電壓不穩，超出允許范圍，則會引起數字漂移。最好使用穩壓電源。

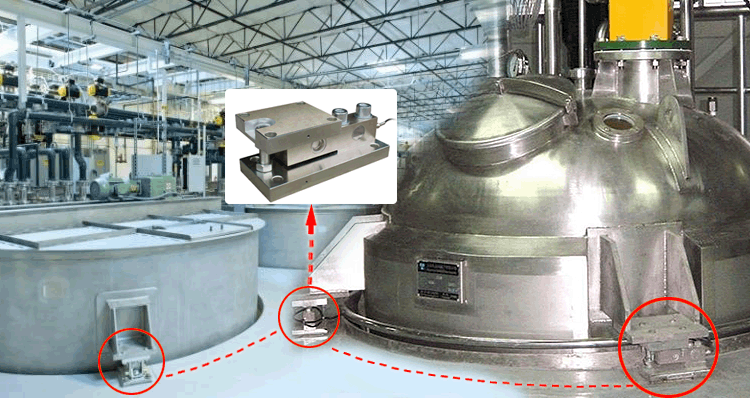

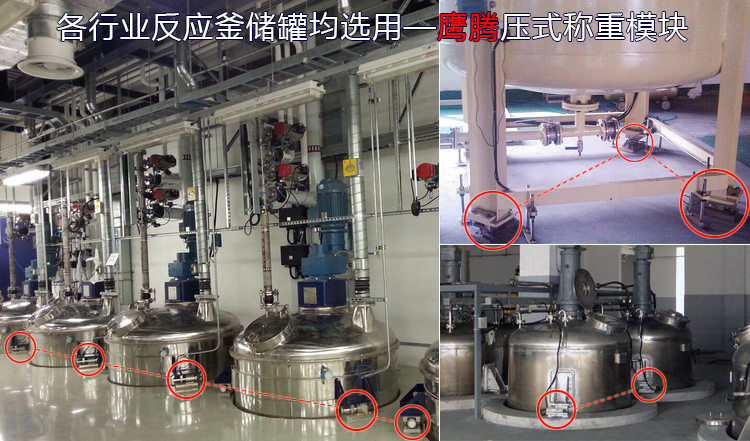

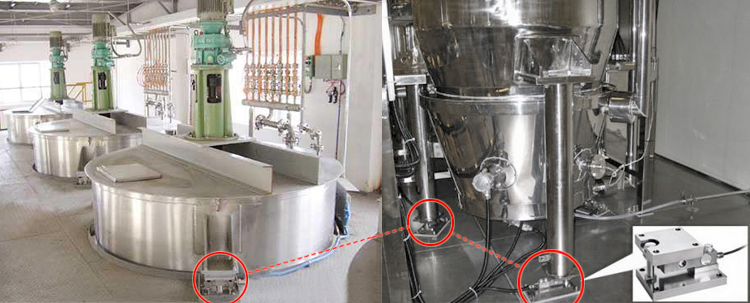

下圖為客戶使用案例：
|
