一般而言一臺普通的電子汽車衡（俗稱地磅）主要由秤體、傳感器、儀表、接線盒組成。其中地磅接線盒是最不起眼的配件，但它在整臺地磅中卻發揮著至關重要的作用，這篇文章鷹騰稱重將重點為您講述這個“不起眼”的地磅接線盒。
首先地磅接線盒的原理是將多個地磅感應器的電壓信號進行并聯，然后輸出平均值傳遞給地磅儀表從而完成它的使命。當然，在使用的過程中，地磅的感應器是由四只以上構成，每只感應器的輸出靈敏度不是絕對相同，所以在安裝地磅感應器的過程中還需調節地磅接線盒的電阻達到電壓一致的目的。若地磅安裝完成四個角有微量誤差我們還可以通過調節地磅接線盒的方法使地磅四個腳沒有誤差，具體操作方法是調節接線盒對應的可調電位器，也就是調節地磅感應器的輸出信號，從而使儀表顯示值與其他角顯示值一致，也就是所謂的利用地磅接線盒調角差。
地磅接線盒的參數：
1、激勵電壓為5-15VDC(TVS管Umax=18V)
2、電阻應變片式傳感器，傳感器的阻抗為350-800Ω
3、以350Ω傳感器為例：并聯式約為3%，串聯式約為5%
4、以700Ω傳感器為例：并聯式約為2% ，串聯式約為3%
地磅接線盒的功能型號：
1、并聯式、串聯式可選，并聯式為JXH-xB，
2、串聯式為JXH-xC（x為可連的傳感器的只數）
3、四線、六線、八線,十線，十二線等規格可選
4、采用高精度電位器
5、接線方式為壓接、焊接可選（并聯式）
6、配有TVS管（18V）防浪涌沖擊（并聯式）
7、10線、12線接線盒可定制
8、接線盒的材質主要有三種，分別為：塑料接線盒、鋁合金接線盒跟不銹鋼接線盒。

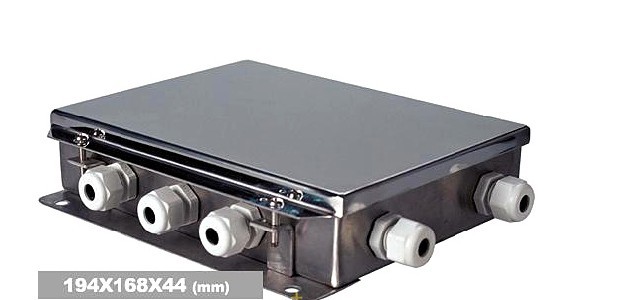

不銹鋼接線盒
